Der Mini-Edge SDI verfügt über vier 4K HDMI 2.0 Eingänge und vier 3G SDI Eingänge, einen UVC und einen NDI bidirektionalen Ein- und Ausgang und unterstützt digitale eingebettete Audio- und Videosignale von PC, Kamera und mehr. Auch analoge Audiosignale über 1xPhantom, 1xLine in und 1xMic, sowie ein Bluetooth-Audio.
Es gibt zwei separate HDMI-Ausgänge für Multiviewer-Preview, Programm oder Testbild. Ein USB 3.0 Ausgang unterstützt YUY2 und
MJPEG-Aufnahmeformate, die als Webcam für Streaming auf Facebook, YouTube, ZOOM usw. erkannt werden können.
Der UVC bidirektional für USB-Festplattenaufnahmen oder drahtlose Lautsprecher oder drahtlose Mikrofone, wie RGBlink AI mini.
Der Ethernet-Port mit NDI-Lizenzaktivierung ist ebenfalls bidirektional, NDI-Encoder und Decoder können gleichzeitig arbeiten.

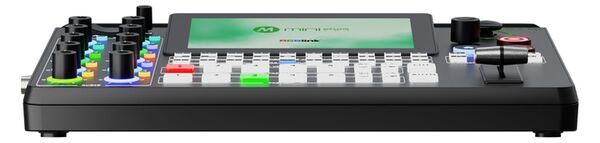

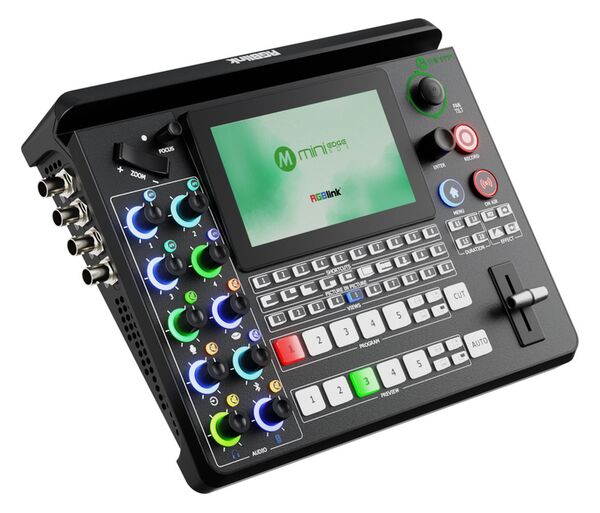

mini-edge SDI ist mit einem 5-Zoll-TFT-Panel für die Menübedienung und Multiviewer-Videoanzeige ausgestattet.
Im Vergleich zum mini-edge verfügt das mini-edge SDI über 4 weitere 3G-SDI-Eingänge und einen lizenzfähigen bidirektionalen NDI-Ein- und Ausgang sowie eine Rauschunterdrückung für Audioeingänge. Der Mini Edge SDI bietet Funktionen wie dynamische Ausgabesteuerung, Multiview-Vorschau, Bild im Bild, Chroma Key, Luma Key, Übergänge, integrierte PTZ-Kamerasteuerung und vieles mehr.
Eigenschaften:
Integrierter 5,5-Zoll-Monitor
10 Eingangsanschlüsse (4 x HDMI 2.0, 4 x 3G-SDl, 2K UVC, und 2K NDI
Streaming unterstützt NDI | HX2
Streaming und Verwaltung über RGBlink TAO Cloud
6-CH anpassbare Videoeingänge - Manuelle Echtzeitsteuerung von PTZ-Kameras, z. B. Vergrößern/Verkleinern, Drehen,
Maximal 8 Kanäle für Audiomischung und Fokus, über VISCA oder NDI
2 CH unabhängige HD HDMI - Steuerung und Integration von Drittanbietern über das kostenlose RGBlink Central Control Protocol
2K-Streaming und Live-Übertragung über IP und UVC
Technische Daten:

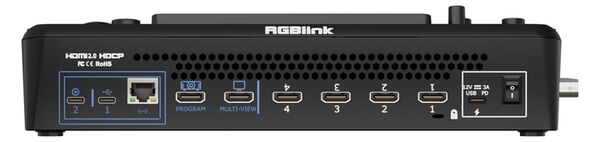

Anschlüsse
Eingang
HDMI 4K: 4 × HDMI-A
UVC (Webcam): 1 × USB-C

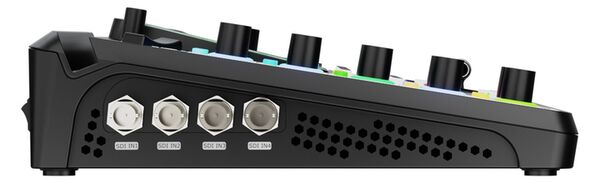

3G SDI: 4 × SDI
NDI: 1 × NDI
Ausgang
HDMI 2K: 2 × HDMI-A
USB (Aufnahme): 1 × USB-C
USB (Streaming): 1 × USB-C
NDI: 1 × NDI

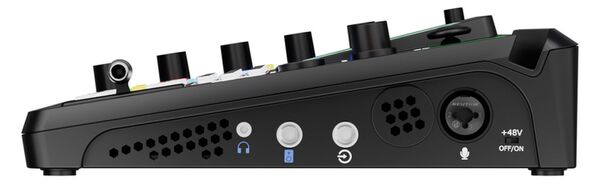

Audio
MIC IN: 1 × 6,35 mm XLR + TS-Klinke (48V Phantomspeisung)
LINE IN: 1 × 6,35 mm TRS-Klinke
OUT: 1 × 6,35 mm TRS-Klinke, 1 × 3,5 mm Mini-Klinke
Kommunikation
LAN: 1 × RJ45
Stromversorgung
Stromversorgung: 1 × USB-C
Leistung
Eingangsauflösung HDMI:
1280 × 720@50/59.94/60 | 1024 × 768@60 | 1280 × 768@60 | 1280×800@60 |
1280×1024@60 | 1360×768@60 | 1366 × 768@60 | 1440 × 900@60 | 1600 × 1200@60 |
1680 × 1050@60 | 1920×1200@60 | 1920×1080i@50/59.94/60 |
1920 × 1080p@23.98/24/25/29.97/30/50/59.94/60 |
3840 × 2160p@30/50/60 | 4096x2160@30/50/60
Ausgabeauflösung HDMI/USB (Webcam):
1280 × 720@50/60 | 1920 × 1080@24/25/30/50/60
Video
Videoformate: HDMI 2.0 | HDCP 2.2
Graustufenverarbeitung: 10 Bit
Videosampling: 4:4:4 YUV
Videolatenz:
Audio
Line-In-Verzögerung: bis zu 8 Frames
Audioformat:
HDMI: Linear PCM, 24 Bit/48 kHz, 2 Kanäle
USB: Linear PCM, 16 Bit/48 kHz, 2 Kanäle
Aufnahme/Speicherung
Aufnahmeformate: MP4
Datenträgerformate: FAT32 (≤32 GB) | exFAT (64 GB~2 TB)
Unterstützte Standards:
HDMI: 2.0
USB: 3.0
H.265: ITU-T H.265 / ISO/IEC 23008-2
Stromversorgung
Kompatibilität: USB Power Delivery (PD) 3.0
Unterstützte Kabel: Zertifizierte USB-PD-kompatible
Eingangsspannung: Type-C 12V/3,3A
Maximale Leistung: 40W
Umgebung
Temperatur: 0℃~45℃
Luftfeuchtigkeit: 10%~85% RH
Physikalisch
Nettogewicht: 1,48 kg
Verpacktes Gewicht: 2,80 kg
Nettomaße: 291,0 mm × 222,6 mm × 71,3 mm
Verpackungsmaße: 332,0 mm × 238,5 mm × 109,0 mm
