Baader Classic Ortho/Plössl (Q-Turret) Okulare
HT-MC-vergütet, Steckdurchmesser 1¼"
Parfokale Okularserie mit sehr hoher Transmission, sehr hohem Kontrast und einem konstruktionsbedingt völlig verzeichnungsfreien Bild. Durch die Multivergütung extrem geringe interne Reflexionen. Die Okulare bieten 50° Eigengesichtsfeld, scharfe Feldblenden und eine exzellente Ergonomie für ein komfortables Seh-Erlebnis, zudem wird keinerlei Plastik verwendet und die Linsengruppen sind hitzefest verkittet, um alle vier Classic-Okulare für die Sonnenprojektion tauglich zu machen.
Klassischer Aufbau eines orthoskopischen Okulars

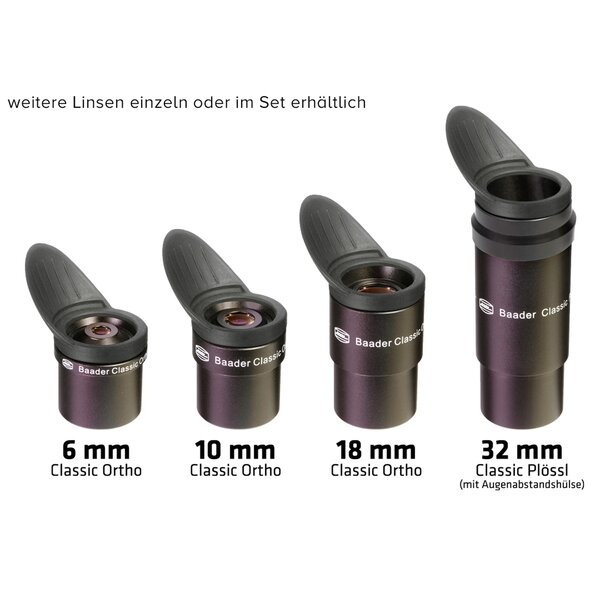

Die optische Einheit bildet bei den drei Ortho-Okularen je eine plan-konvexe Augenlinse und ein hitzebeständig verkittetes Linsen-Triplett; bzw. zwei hitzefest verkittete Linsendubletts beim 32 mm Plössl. Somit haben alle vier Classic-Okulare jeweils nur vier Glas-Luftflächen. Alle verwendeten Materialien der Okulare bestehen aus Metall, mit Ausnahme der Augenmuscheln und Staubkappen! Jedes Okular hat aus Hitzeschutzgründen zwei getrennte Feldblenden um die entstehende Wärme bei Sonnenprojektion gestaffelt abzuleiten. Alle Metall-Innenflächen sowie die Linsenränder selbst sind sorgfältigst schwarz-matt entspiegelt und unterdrücken wirkungsvoll das Auftreten von Streulicht, sogar bei der Projektion der Sonne. Darüber hinaus verfügt die harteloxierte Steckhülse über ein Innengewinde zur Aufnahme von Okularfiltern.
Der Blick in die Okulare zeigt eine reflexfreie Entspiegelung und geschwärzte Linsenkanten. Die Entspiegelung (Vergütung) unserer Ortho Okulare ist so gut, dass man den Eindruck hat, es befänden sich gar keine Linsen im Okularkörper. Wir können auf der optischen Bank bei Transmissionsmessungen keinerlei Unterschied zu bis zu 5x teureren sogenannten reinen Planetenokularen feststellen.
Für die Ortho-Okulare wird die selbe Glasart und das selbe optische Design verwendet wie bei den ehemaligen orthoskopischen Okularen von Carl Zeiss Jena.
Das 32mm-Plössl-Okular ist das perfekte Übersichtsokular für Teleskope mit 1,25"-Okularauszug; der Feldblendendurchmesser hat den maximalen Durchmesser den eine 1 ¼“ Steckhüle erlaubt, daher würden auch andere Okulare mit längerer Brennweite kein größeres wahres Bildfeld liefern.
Baader Classic Ortho/Plössl-Okulare als Planeten-Projektionsokulare
Um die für die Planetenfotografie nötigen hohen Brennweiten zu erreichen, bieten einfache Barlowlinsen oft zu wenig Vergrößerung. Die Alternative ist die klassische Okularprojektion, insbesondere um die effektive Brennweite um den Faktor vier oder mehr zu steigern. Die Classic Orthos liefern zusammen mit einem OPFA (Okular-Projektions Fokal Adapter) die nötigen hohen Vergrößerungen. Außerdem sind orthoskopische Okulare für ihre gute Schärfe auf der Achse und eine hohe Transmission bekannt – ideal für die Planetenbeobachtung. So sind auch bei sehr hoher Vergrößerung scharfe Planetenbilder möglich.
Mit einem OPFA lässt sich die Vergrößerung über den Abstand zwischen Okular und Sensor sehr flexibel einstellen. Informationen zur Berechnung der resultierenden Brennweite finden Sie bei der Beschreibung des OPFA-Systems. Für allerbeste Ergebnisse und höchste Auflösung empfehlen wir statt der Okularprojektion jedoch den speziell für die Projektionsfotografie gerechneten Fluorit Flatfield Converter (FFC / 3x-8x).
Das Classic Plössl mit seiner großen Augenlinse ist sehr gut für die afokale Projektion mit dem ADPS (Afokales Digitales Projektionssystem) und einer Kompaktkamera mit Objektiv geeignet – die große kameraseitige Linse verringert die Vignettierung, sodass ein größerer Bereich des Kamerasensors nutzbar ist. Die niedrige Vergrößerung und das resultierende große Bildfeld machen diese Kombination sehr reizvoll für die Fotografie der Mond- oder Sonnenoberfläche (letztere nur mit geeigneten Sonnenfiltern).

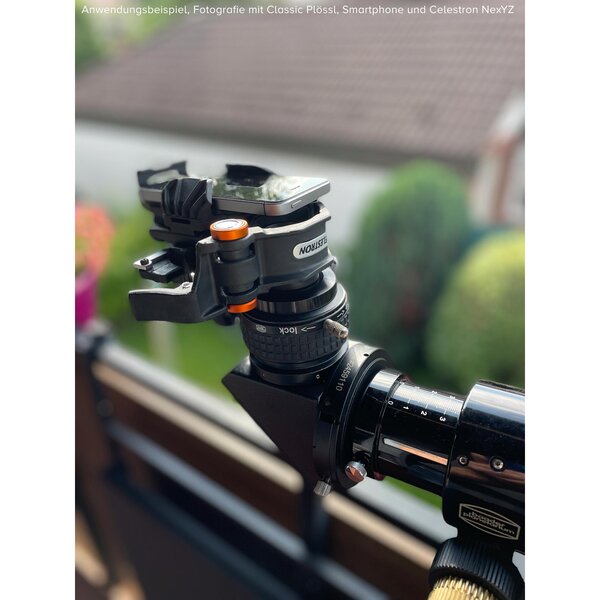

Sowohl das 32 mm Classic Plössl als auch das 18 mm Classic Ortho eignen sich auch hervorragend für die Fotografie mit einem Smartphone (Digiskopie). Die Gehäuse sind ausreichend lang für die Klemme von Smartphone-Adaptern wie dem Baader Lightweight Smartphone-Adapter (LSA) # 2967000 oder dem Celestron NexYZ #825821. Positionieren Sie einfach das Kameraobjektiv mittig über dem Okular und verwenden Sie den Kamerazoom, um das Bild an das Sichtfeld der Kamera anzupassen.
Die schlanken Gehäuse der Classic-Okulare mit weniger als 35mm Durchmesser passen ohne Probleme in die gängigen Projektionsadapter und lassen sich auch visuell am Binokularansatz ohne Platzprobleme verwenden.
Sonnenprojektion
Die Sonnenprojektion ist in den letzten Jahren etwas aus der Mode gekommen, einerseits weil die klassischen, offenen Sonnenprojektionsschirme den Strahlengang nicht vollständig abschotten und so ein Restrisiko bei der Beobachtung bleibt, und andererseits weil die klassischen Okulare zur Sonnenprojektion ohne verkittete Linsen nicht mehr in guter Qualität hergestellt werden. Der UV-härtende Kitt, mit denen viele Okularlinsen zugunsten einer schnellen Linsenmontage verkittet werden, ist nicht hitzebeständig, sodass die Okulare bei der Sonnenprojektion blind werden, weil eine solche Verkittung leicht platzen kann.

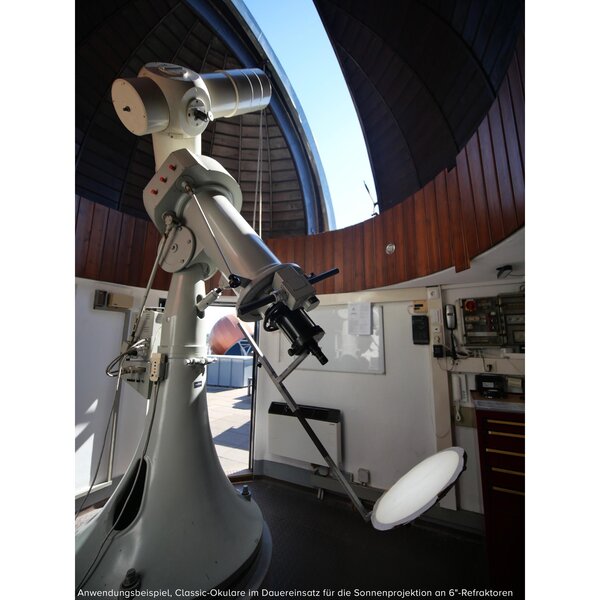

Die Classic Orthos und auch das 32 mm Plössl-Okular verwenden einen hitzefesten Kitt und wurden erfolgreich und mehrfach bis zu sechs Stunden lang kontinuierlich an Refraktoren mit 150 mm Objektivdurchmesser (150/2250 mm und 150/1200 mm) getestet, ohne dass die Linsen oder die Metallteile der Okulare Schaden genommen hätten. Dank der doppelt gestaffelten Feldblenden aus Metall ist auch eine ungenaue Nachführung kein Problem, lediglich die schwarze Eloxierung des Gehäuses kann innen etwas ausbleichen, wenn das gebündelte Sonnenlicht längere Zeit auf die Feldblende anstatt zentral durch das Okular fällt.
Somit sind mit den Classic Ortho/Plössl Okularen endlich wieder Okulare verfügbar, mit denen auch Sonnenprojektion möglich ist, ohne dass der Linsenkitt zerstört wird oder Kunststoffteile im Inneren verdampfen und sich als milchige Schicht auf der Optik des Teleskops niederschlagen können.
Technische Daten

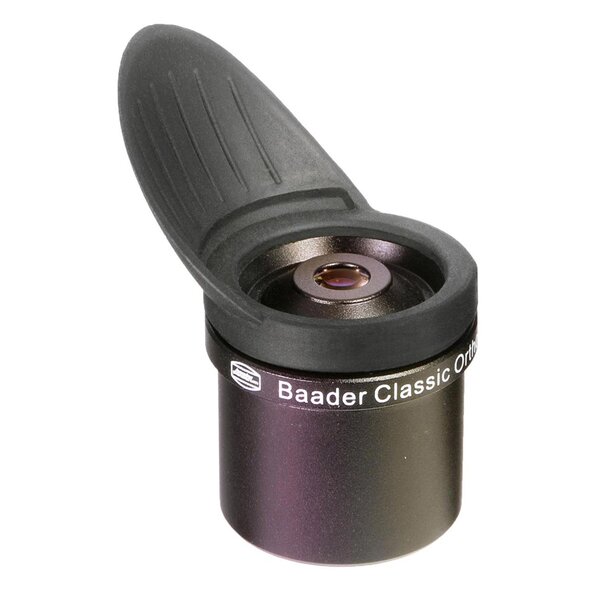

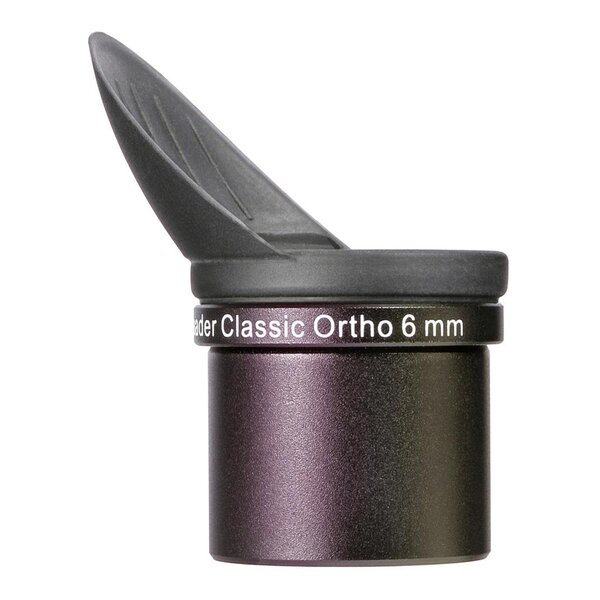

Classic Ortho 6mm, 1¼" Okular (HT-MC)
Nettogewicht (kg): 0.04
Okularreihe: Classic (Q-Turret)
Eyepiece Design
Anti-Rutsch-Sicherung: Classic Undercut
Anzahl der Linsenelemente: 4
Anzahl der Linsengruppen: 2
Außendurchmesser (mm): 34,8 mm
Feldblende Durchmesser: 5 mm
Feldblende Versatz zur Referenzfläche: -2 mm
Höhe 1¼" Steckhülse: 24 mm
Höhe Okular über Referenzfläche: 10,2 mm
Eigenschaften
Augenabstand (mm): 5 mm
Brennweite: 6 mm
Gesichtsfeld: 52°
Optische Bauart: Orthoskopisch
Parfokal: Ja
Spezialität: Keine Spezialität (Standard Okular)
Steckmaß (Zoll): 1¼"
Vergütung (Entspiegelung): Hoch-Transmissions mehrfach-vergütet (HT-MC)
Zubehör im Lieferumfang
Augenmuscheln: geflügelte Augenmuschel (1¼")
Optionales Zubehör: Q-Turret Eyepiece Revolver
Staubschutzkappen: 1¼" Staubschutzkappe (31,8mm)
Anschlüsse
Filtergewinde: Nein
