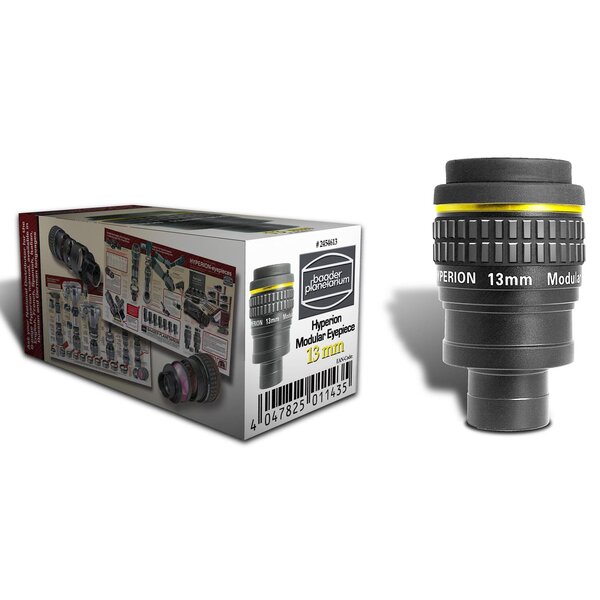

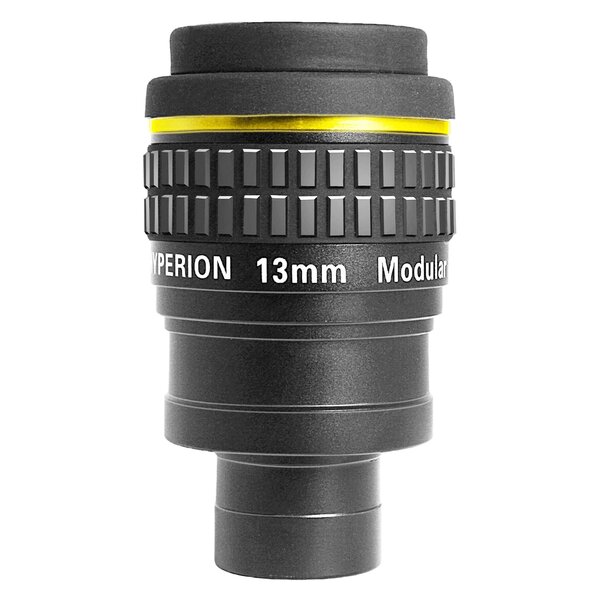

BAADER Hyperion 68° Modulare Okulare
Machen Sie mehr aus Ihrem Teleskop!
Die meisten Teleskope werden mit einem oder zwei einfachen Okularen im Set geliefert, welche die Leistungsfähigkeit der Optik nicht ausreizen. Mäßiger Kontrast und Schärfe, kleines Gesichtsfeld und schlechtes Einblickverhalten verderben schnell den Spaß an der Himmelsbeobachtung. Mit Hyperion Okularen hingegen holen Sie aus Ihrem Teleskop alles heraus!
Das komplette Sortiment hochwertiger Hyperion-Okulare enthält alle wichtigen Brennweiten und bietet eine Fülle von Kombinationsmöglichkeiten. Mit passendem Zubehör erleben Sie unvergessliche Stunden bei der Beobachtung der verschiedensten Himmelskörper. Das Besondere an Hyperion Okularen: sie sind fototauglich! Halten Sie Ihre Astro-Eindrücke für immer fest- durch den Anschluss von Kameras und Camcordern an die Hyperion Okulare!
Man unterscheidet zwischen der Serie mit "Festbrennweiten" f = 5mm, 8mm, 10mm, 13mm, 17mm, 21mm, 24mm, den beiden großen asphärischen Okularen 31mm und 36mm sowie dem Hyperion Zoom Okular mit stufenlos variabler Brennweite von 8 bis 24mm.
Die 68° "Festbrennweiten" - Serie der Hyperion Okulare
Das Wort Festbrennweite steht hier in dieser Kurzbeschreibung in Anführungszeichen, weil Sie als Nutzer durch den modularen Aufbau der Okulare in die Lage versetzt werden, die Brennweite zu verändern. Die Festbrennweiten Hyperion Okulare sind Multifunktionsokulare.
Vielfältige Einsatzmöglichkeiten
Anschluss von Kameras und Camcordern
Die Hyperion Okulare haben oben ("augenseitig") zwei Systemgewinde. Um sie freizulegen, muss entweder die Augenmuschel und/oder der große Gewindeschutzring aus Silikon entfernt werden. Zum einen ist es ein M43 Außengewinde und weiterhin ein zweites mit SP54 Außengewinde. Das M43 Gewinde (Systemgewinde 1) dient zum Anschluss von T2 Zubehör, also z.B. für die normale Okularprojektion. Dazu ist ein Übergangsring (Hyperion M43/T-2) von M34 auf T2 Gewinde dazwischen zu schalten.
Zum Anschluss von digitalen Kameras oder Camcordern, bei denen das Objektiv nicht entfernt werden kann (sogenannte afokale Projektion), wird das Gewinde SP 54 (Systemgewinde 2) eingesetzt.
Brennweitenvariabilität und Filtereinsatz
Die Hyperion Okulare lassen sich beim M48 (Filter)-Gewinde am oberen Ende der verchromten 1¼" Okularsteckhülse öffnen. In der Steckhülse befindet sich die erste Linsengruppe, wird diese mit der Steckhülse zusammen abgeschraubt und das Okular direkt in einer 2" Okularklemme ans Teleskop angeschlossen, erhalten Sie ein Übersichtsokular mit langer Brennweite und maximalem Gesichtsfeld.
Durch Einfügen eines 2" Filters zwischen 2" und 1¼" Steckhülse ergibt sich der gegenteilige Effekt: die Brennweite wird kürzer und damit die Vergrößerung höher. Ferner lassen sich selbstverständlich astronomische 1¼" Okularfilter in die 1¼" Steckhülse des Okulars einschrauben.
Zur weiteren Brennweitenmodifizierung gibt es unsere Feintuningringe (FTR) mit 14- und 28mm Baulänge. Die verschiedenen möglichen Brennweiten bei Entfernung der ersten Linsengruppe sowie in Kombination mit Filtern und Finetuning-Ringen können Sie der obenstehenden Tabelle entnehmen.
Stoppring (#2958097): Ein weiteres "pfiffiges" Zubehörteil für unsere Hyperion Okulare ist der Stoppring. Mit ihm lässt sich die Einstecktiefe der Okulare festlegen, damit jedes Okular beim Einstecken in einen 2" Zenitspiegel sofort ein scharfes Bild gibt.
Hyperion Okulare 6-seitige Bedienungsanleitung
Aufgrund der Funktionsfülle gibt es zu den Baader Hyperion Okularen eine eigene, 6-seitige Gebrauchsanleitung, um die Vielfalt der Anschlussmöglichkeiten von Kameras und alle Möglichkeiten des Brennweiten-Finetunings zu erklären.
Hyperion Festbrennweiten Okulare am Zeiss Diascope Spektiv
Die Hyperion Festbrennweitenokulare sind auch an Zeiss Diascope Spektiven einsetzbar. Dazu benötigen Sie den BAADER Diascope Okularbajonett 1¼"Adapter (#2454500) zum Anschluss von 1¼" Astro-Okularen an die Zeiss Diascope Spektive. Er wird über die 1¼" Steckhülse des Hyperion Okulars geschoben und mittels 3 kleiner Klemmschrauben an der Steckhülse fixiert. Am Diascope-Spektiv ist der Zeiss Bajonettanschluss fertig vorhanden, sodass die komplette Einheit Hyperion Okular und Baader Bajonett-Adapter direkt in das Zeiss Spektiv eingesetzt wird.
Baader Phantom Coating® Group
Baader Phantom Group Coating ist eine 7-lagige Breitbandentspiegelung mit extrem geringer Restreflexion. Die Bezeichnung "Group" weist darauf hin, dass für jede einzelne Glassorte der Linsen, die in den Hyperion Okularen zur Anwendung kommen, das jeweils effektivste Entspiegelungs-Schichtsystem gerechnet wurde.
Alle diese verschiedenen Entspiegelungsschichten auf jeder einzelnen Glasfläche wurden dahin optimiert, dass sie dort am effektivsten sind wo auch das menschliche Auge seine höchste Nachtempfindlichkeit hat - bei ca. 520 nm - im grünen Bereich des Spektrums.
Die beste Entspiegelung erscheint fast farblos: das beweist, dass die Entspiegelung über das ganze sichtbare Spektrum gleichermaßen gut wirksam ist. Phantom Group Entspiegelungen sind - je nach Glassorte - fast gänzlich farblos. Auf diese Weise ist gewährleistet, dass für das nachtadaptierte Auge am wenigsten Licht verloren geht und dass kein Streulicht auftreten kann.
Wenn eine vergütete Linse (Okular oder Objektiv) bei direkter Sicht von vorn einen starken grünen Reflex zeigt, dann handelt es sich nicht um eine Baader Phantom Group Entspiegelung! Der intensiv grüne Reflex ist ein Anzeichen für eine wenig aufwändige Beschichtungstechnik und er bedeutet, dass genau in dem Spektralbereich zwischen 500-550 nm am meisten Licht reflektiert wird, d. h. verloren geht.
Technische Daten
Hersteller: Baader Planetarium
Nettogewicht (kg): 0.41
Okularreihe: Hyperion
Eyepiece Design
Anti-Rutsch-Sicherung: Classic Undercut
Anzahl der Linsenelemente: 8
Anzahl der Linsengruppen: 5
Außendurchmesser (mm): 58 mm
Feldblende Durchmesser: 15,4 mm
Feldblende Versatz zur Referenzfläche: -23,5 mm
Höhe 1¼" Steckhülse: 24 mm
Höhe 2" Steckhülse: 47,5 mm
Höhe Okular über Referenzfläche: 62,1 mm
Eigenschaften
Augenabstand (mm): 20 mm
Brennweite: 13 mm
Gesichtsfeld: 68°
Optische Bauart: Modular
Parfokal: Ja
Spezialität: afokale Okularprojektion, klassische Okularprojektion
Steckmaß (Zoll): 1¼"2"
Vergütung (Entspiegelung): Phantom Coating® Group
Zubehör im Lieferumfang
Augenmuscheln: faltbare Augenmuschel (M43)
inkl. Zubehör: weiche Ledertasche
Staubschutzkappen: 1¼" Staubschutzkappe (31,8mm), 2" Staubschutzkappe (45mm), 2" Staubschutzkappe (46.5mm)
Anschlüsse
Außenanschluss (Okular/Kamera-seitig): M43
Außenanschluss (teleskopseitig): ø 1¼" (31.75 mm), ø 2" (50.8mm)
Filtergewinde: Ja
Innenanschluss (teleskopseitig): M28.5, M48
Kameragewinde: M43, SP54
