Atomos Shogun AV-19: Monitor – Recorder – Switcher
Rackmontierbarer 19-Zoll-4K-HDR-DCI-P3-Monitor-Recorder-Switcher für Live-Produktion, Video Village und Broadcast

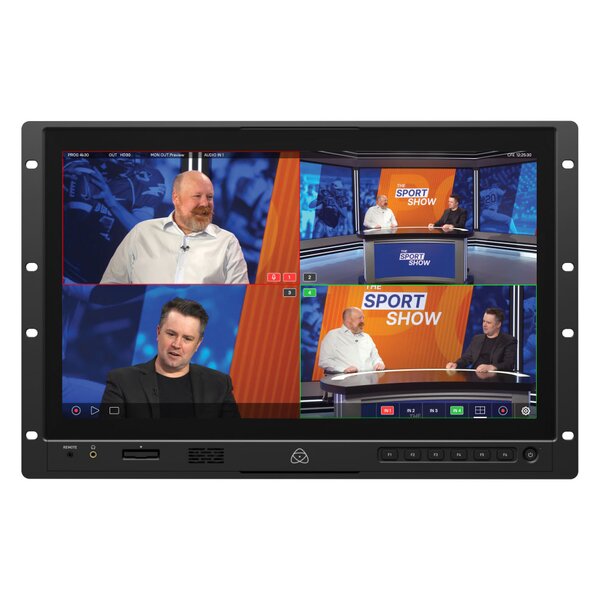

Multi-Cam Switch
Live-Multi-Kamera-Monitoring, Quad-Channel-Umschaltung & Routing
Bewältigen Sie komplexe Produktionen souverän mit einem großen, farbgenauen 4K-HDR-DCI-P3-Display, das ideal für Regisseure, technische Regisseure und Kameraoperatoren ist. Es ist außerdem ein Live-Switcher, der bis zu vier ISO-Kamerafeeds sowie einen fünften Programmkanal wiedergeben und aufzeichnen kann – inklusive Cueing und Umschalten in Echtzeit.
Monitor
Zuverlässiges 4K Monitoring
Helles 19-Zoll-Display mit umfassenden Monitoring-Tools wie EL Zone™ False Color, Focus Peaking, Waveform und mehr. Robuste Bauweise und 19-Zoll-racktauglicher Formfaktor machen den Shogun AV-19 zum idealen Produktionsmonitor für Studio- und Außenübertragungen. Bietet Regisseuren, Kunden und Talenten eine On-Set-Sichtstation für schnelle Entscheidungsfindung.
Record
10-Bit-Industriestandard-Codecs, CFexpress und mehr!
Zeichnen Sie Apple ProRes, ProRes RAW oder Avid DNx von SDI- oder HDMI-Quellen auf – für eine sofortige Post-Event-Weiterverarbeitung. Aufnahme bis zu 10-Bit, 4:2:2 in Apple ProRes, ProRes RAW oder Avid-DNx-Codecs. Wählen Sie die interne Aufnahme auf CFexpress*-Karte oder externe USB-C-Medien*.
*Speichermedien separat erhältlich. Mindestleistungs-/Zertifizierungsanforderungen gelten.
Benutzerdefinierbare Funktionstasten
Erhalten Sie sofortigen Zugriff auf bis zu sechs häufig genutzte Funktionen – zum Beispiel Monitoring-Tools, Wiedergabemodi, LUTs, anamorphes De-Squeeze – per Tastendruck. Verwandelt den Shogun AV-19 in eine professionelle Steueroberfläche, optimiert für Geschwindigkeit, Zuverlässigkeit und personalisierte Workflows unter realen Produktionsbedingungen.
Senden und Empfangen von NDI® HX3
NDI ist der branchenführende IP-Video-Standard, der hochwertige, extrem latenzarme, framegenaue Video- und Audiosignale über Standardnetzwerke liefert. Mit integriertem Ethernet und nativer NDI-HX3-Unterstützung kann der Shogun AV-19 Broadcast-Qualitäts-Video, -Audio und -Metadaten über ein einziges, standardmäßiges RJ45-Kabel senden oder empfangen – das vereinfacht Workflows und ermöglicht leistungsstarke, flexible IP-basierte Produktionen.
Professionelle Monitoring-Tools
Der Shogun AV-19 bietet eine umfassende Suite einfacher One-Touch-Monitoring-Tools für Fokus, Bildausschnitt und Belichtung, darunter Focus Peaking, Zoom (2:1, 1:1), Zebras, False Color (einschließlich ARRI und EL Zone™), Frame-Guides, SMPTE-Sicherheitsbereiche, Gittermarkierungen, Waveforms, RGB-Parade, Vektorskop sowie flexible 3D/1D-LUT-Unterstützung mit Profil- und Preset-Optionen (einschließlich .cube-Datei-Uploads). Zusätzlich bietet der Shogun AV-19 anamorphes De-Squeeze-Monitoring zur Korrektur des Seitenverhältnisses bei anamorphotischen Objektiv-Setups.
Der Shogun AV-19 empfängt LOG-Signale von der Kamera und bietet eine Echtzeit-LUT-Vorschau (Look-Up-Table), um anzunähern, wie das final gegradete Bild in Rec.709 aussehen wird – und zeichnet dabei gleichzeitig in hochwertigen ProRes-, DNxHR- oder ProRes-RAW-Formaten auf. Benutzerdefinierte LUTs (.cube-Dateien) können von der CFexpress-Karte oder SSD geladen und in Verbindung mit den integrierten Monitoring-Tools des Shogun für eine präzise Belichtungskontrolle verwendet werden.
Komplettlösung für Broadcast und Events
Events
Ideal für Live-Events, bei denen mehrere Kameras, schnelle Entscheidungen und zuverlässiges Monitoring entscheidend sind. Schalten Sie live zwischen Kameras oder Grafiken über den reaktionsschnellen Touchscreen oder die physischen Funktionstasten und liefern Sie den perfekten Feed für die Bühne oder als Aufzeichnung des Events – alles aus einem einzigen, kompakten, road-case-tauglichen Gerät.
Am Set
Am Set bietet der Shogun AV-19 ein helles, farbgenaues Referenzdisplay für Regisseure, DITs und weitere Crewmitglieder, kombiniert mit der zusätzlichen Möglichkeit der schnellen und einfachen Wiedergabe aufgezeichneter Takes. Mit der vollständigen Suite an Atomos-Monitoring-Tools macht es der Shogun AV einfach, Belichtung, Fokus, Farbe und Bildausschnitt sicher zu beurteilen.
Regieraum
In Regieraum-Umgebungen bietet der Shogun AV-19 eine kompakte, zuverlässige Lösung für Monitoring, Aufzeichnung und Umschaltung. Überwachen Sie mehrere Kameraeingänge und treffen Sie fundierte Entscheidungen während Live- oder aufgezeichneter Produktionen. Der Rackmount-Formfaktor und die einfache Kalibrierung machen ihn zu einer praktischen Wahl für permanente Installationen.
Ultimative Konnektivität

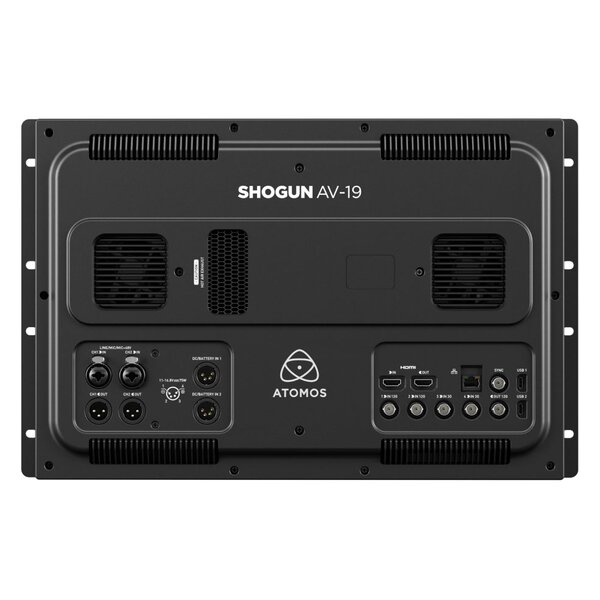

Der Shogun AV-19 unterstützt anspruchsvolle Produktions-Workflows mit umfassenden SDI- und HDMI-I/Os, Audiokonnektivität, Timecode- und Stromversorgungsoptionen:
Audio
XLR-Eingänge für Line-Level- oder Mikrofon-Quellen, mit wählbarer 48-V-Phantomspeisung für kompatible Mikrofone. XLR-Ausgänge für Monitoring.
Stromversorgung
1 × 4-Pin-XLR für DC-Stromversorgung (Netzteil im Lieferumfang enthalten) oder Einzelakku (separat erhältlich).
HDMI & SDI
2 × 12G-SDI (6G/3G abwärtskompatibel) + 2 × 3G-SDI-Eingänge. Level A & B unterstützt. 1 × 12G-SDI-Ausgang. 1 × HDMI Ein/Ausgang bis zu 4K60P.
Netzwerk
RJ45-Ethernet-Port ermöglicht leistungsstarke IP-Workflows mit einem einzigen, standardmäßigen Netzwerkkabel, einschließlich NDI- und Cloud-Konnektivität.
Synchronisation
Unterstützt Referenzsignaleingang zur Synchronisation mit einer externen Quelle. Kann auch als LTC-Timecode-Eingang für Multi-Kamera-Setups verwendet werden.
USB
2 × USB-C-Ports zum Anschließen externer Speichermedien, zur Kamerasteuerung und für weiteres Zubehör.
Kamerasteuerung
Über intuitive On-Screen-Schieberegler können Sie Weißabgleich, Blende, Verschlusszeit/-winkel und ISO anpassen. Eine rote Rahmenanzeige zeigt an, wenn die Kamera intern aufzeichnet – unabhängig davon, ob die Auslösung durch die Kamera oder vom Shogun AV-19 erfolgt. Die Steuerung ist für die meisten spiegellosen Kameras von Canon, Fujifilm, Nikon, Panasonic und Sony über USB-C verfügbar sowie für alle Modelle der Z CAM E2-Serie (Kabel erforderlich, separat erhältlich – ATOMCAB018).
Kalibrierung, der Sie vertrauen können
Der Shogun AV-19 unterstützt professionelle Kalibrierung mit Calibrite Display Pro HL- und Plus HL-Sonden über die Atomos-Calibrator-App unter Verwendung des Atomos-Kalibrierkabels (ATOMCAB018, separat erhältlich). Dies gewährleistet durchgängig präzises HDR- und Rec.709-Monitoring, sodass das, was Sie auf dem Bildschirm sehen, exakt dem entspricht, was Sie ausliefern.
Pro-Audio, vollständig integriert
Der Shogun AV-19 unterstützt 24-Bit/48-kHz-PCM-Audio, akzeptiert zwei symmetrische XLR-Eingänge mit 48-V-Phantomspeisung für externe Mikrofone oder Line-Quellen und bietet Gain-Regler, Pegelanzeigen und kanalweise Verzögerungsanpassung. Zusätzlich erhalten Sie symmetrische XLR-Ausgänge, eingebettetes HDMI/SDI-Audio, integrierte Lautsprecher sowie eine Kopfhörerbuchse für direktes Monitoring und Synchronisation mit dem Video.
