Shinobi 7 RX - mit Kamerasteuerung und drahtloser Überwachung
Shinobi 7 RX kombiniert einen größeren 7-Zoll-HDR-Bildschirm mit einer kalibrierten Spitzenhelligkeit von 2200 Nits und den leichten Monitorfunktionen von Shinobi.
Der Monitor kann in hellsten Umgebungen verwendet werden, um Signale bis zu 4Kp60 über HDMI oder HDp60 über 3G-SDI zu überwachen.
Steuern Sie Kameras von Canon, Fujifilm, Nikon, Panasonic und Sony über USB-C sowie Z CAM-Kameras über ein optionales USB-C-zu-Seriell-Kabel.
Die zusätzliche Wi-Fi-Konnektivität sorgt für eine stabile Verbindung zwischen dem Shinobi 7 RX und der TX-Komponente des drahtlosen Videosystems TX-RX von Atomos oder einem RTSP H.264-Stream.
Ein idealer Regisseurmonitor, Fokusmonitor, Programm- oder Vorschaudisplay für Videoumschalter.
HAUPTMERKMALE:

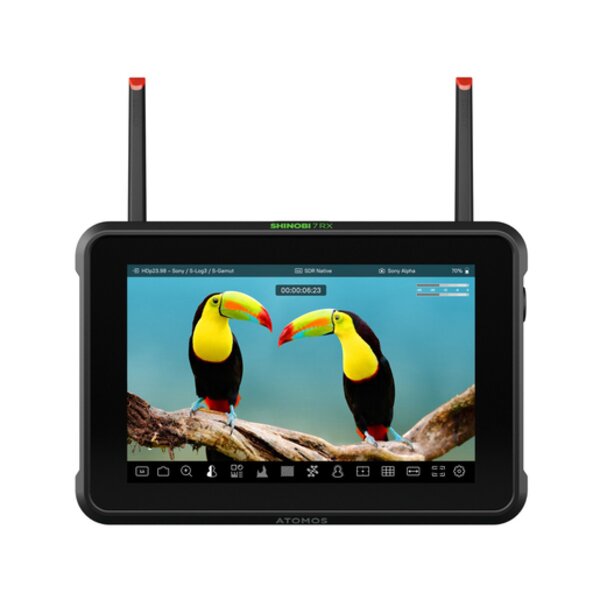

• Superheller 7-Zoll-HDR-Bildschirm mit einer Spitzenhelligkeit von 2200 Nits

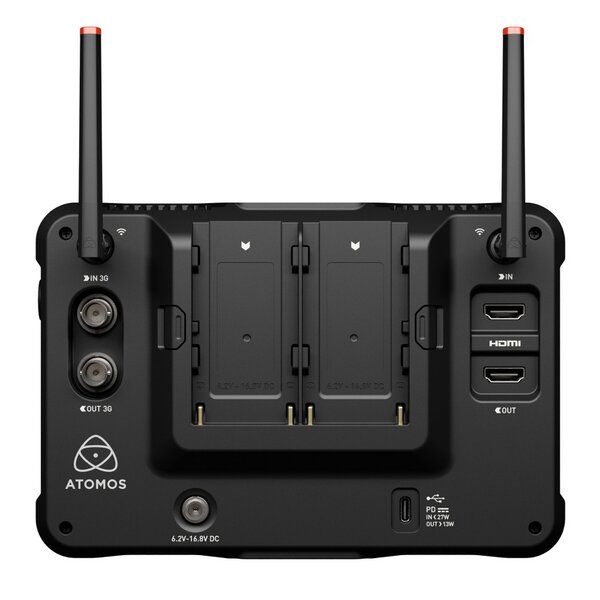

• HDMI- und 3G-SDI-Ein- und Ausgang
• Kamerasteuerung über USB-C (wie bei Shinobi II)*
• Touch-Fokus (wie bei Shinobi II)*
• 5G-WLAN für geringe Latenz
• Atemberaubender Dynamikumfang von mehr als 10 Blendenstufen in Echtzeit von Log/PQ/HLG
• Integrierte 3D-LUT-Box
• Unterstützt 8-Kanal-24-Bit-Audioeingang über SDI
• Unterstützt Kalibrierung am Gerät (kein Computer erforderlich)

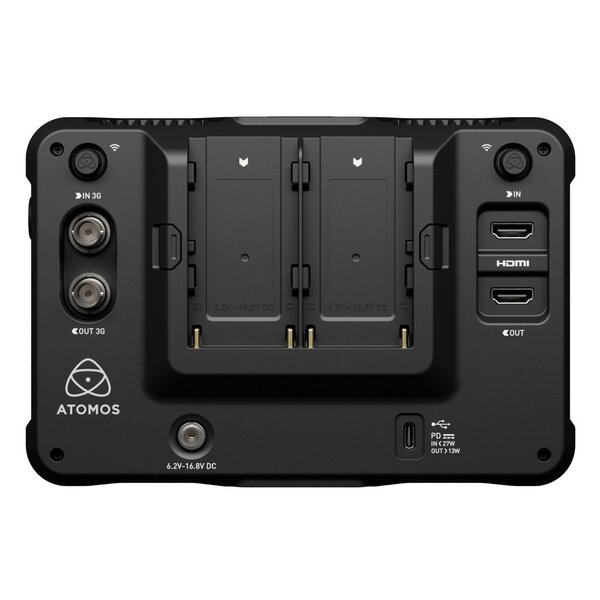

• Zwei NPF-Akku-Steckplätze
* Informationen zu den unterstützten Kameramodellen finden Sie auf Atomos.com
SPEZIFIKATIONEN:
Abmessungen: 198 x 133 x 39 mm (B x H x T)
Gewicht: 580 g (ohne Batterien und Antennen)
Befestigungspunkte: 1 x verdrehsichere 1/4-Zoll-/3/8-Zoll-Befestigung oben und unten
Umgebungstemperatur: Bis zu 40 Grad Celsius
Konstruktion:
Gehäuse: ABS-Polycarbonat
Kühlung: Passiver Kühlkörper
Stromversorgung:
Eingangsspannung: 6,2 V – 16,8 V
Betriebsspannung: 5,8 V – 7,2 V
Multifunktionstaste: Ein/Aus / Bildschirm sperren
Dauerbetrieb: Über NP-F-Akku oder USB-C PD Power
DC-Eingangsanschluss: Über Batterie-Eliminator (optional)
DTAP: Bis zu 13 W
USB PD IN: 45 W möglich, Netzteil erforderlich
USB PD OUT: Bis zu 13 W
Display:
Größe: 7-Zoll-HDR-Bildschirm mit einer kalibrierten Spitzenhelligkeit von 2200 Nits
Auflösung: 1920 x 1080
Hintergrundbeleuchtung: Edge-Lit
Helligkeit: (cdm2 / Nits) 2200
Seitenverhältnis: 16:9
Farbraum: Rec.709
Kalibrierungsunterstützung: Calibrite Display Pro oder Display Plus auf PC/Mac mit Atomos LANC-Kabel
Gamma:
Sony SLog / SLog2 / SLog3 / HLG, Canon C-Log / C-Log2 / C-Log3, ARRI Log CEI160 / LogCEI200 / LogCEI250 / LogCEI320, / LogCEI400 / LogCEI500 / LogCEI640 / LogCEI800 / LogCEI1000 / LogCEI1280 / LogCEI1600, Panasonic V-Log / HLG, JVC J-Log, Red RedLogFilm / Log3G10 / Log3G12, FujiFilm F-Log, PQ (HDR10), HLG, Nikon N-Log
Gamut:
BT.2020, DCI P3, DCI-P3 D65, Rec709. Sony: S-Gamut / S-Gamut3 / S-Gamut3.cine / BT.2020 / Rec.709. Canon Cinema: DCI P3 / DCI P3plus / Rec.709. Panasonic: V Gamut. ARRI: Alexa Wide Gamut. JVC: LS300. RED: DragonColor / DragonColor2 / RedColor2 / RedColor3 / RedColor4 / RedWideGamut
3D-LUT-Anzeige: Cube-Format (17 und 33 Punkte werden unterstützt)
3D-LUT Downstream: Loop-Out
3DLUT 50/50: Ja
Überwachungsmodi: SDR Native / HDR HLG / HDR PQ / 709 LUT / Benutzer-LUT
Videoeingang:
HDMI: 1 x HDMI (2.0)
Verriegelungsanschluss: N/A
SDI: 3G
WLAN: WLAN 6E
USB: 1 x USB-C 2.0/3.0
Bittiefe: 8/10-Bit-Video
Video-Chroma-Subsampling: 4:2:2
Videoausgang:
HDMI: 1 x HDMI (2.0)
Verriegelungsanschluss: N/A
SDI: 12G
WLAN: WLAN 6E
USB: 2 x USB-C 2.0/3.0
Bittiefe: 8/10-Bit-Video
Video-Chroma-Subsampling: 4:2:2
Metadaten:
HDMI: N/A
Netzwerk:
WLAN: WLAN 6E
USB: 1 x USB-C 3.0
Konnektivität:
LANC: Ja
Audioeingang/-ausgang:
HDMI: 8 Kanäle, 24 Bit
SDI: 12 Kanäle, 24 Bit
Analoger Audioeingang: 3,5-mm-Kopfhörerbuchse, 2-Kanal-Eingang
Kopfhörerausgang: 3,5-mm-Kopfhörerbuchse, 2 Kanäle
Timecode:
Eingebettet: HDMI (nur Anzeige)
Uhrzeit: Ja
Referenz-/Genlock-Eingang: Nein
LTC: Nein
Auflösung und Bildfrequenzen:
4K DCI: 23,98/24/25/29,9/30/50/59,94/60p
4K UHD: 23,98/24/25/29,9/30/50/59,94/60p
2K DCI 2048 x 1080: Ja
1080p: 23,98/24/25/29,9/30/50/59,94/60/100/120p
1080 PsF: Konvertiert zu P und ausgegeben als PsF
1080i: 50/59,94/60i
720p: 50/59,94/60p
Unterstützte Medien:
SD: Zum Aktualisieren der Firmware und Hochladen von LUTs
Dateisystem: FAT32, NTFS
Werkzeuge auf dem Bildschirm:
MultiScope-Analyseansicht: Bild, WFM, Vektor, Histogramm
Wellenform: 3 Größen – einstellbare Deckkraft und Helligkeit
Histogramm: 3 Größen – einstellbare Deckkraft und Helligkeit
RGB-Parade: 3 Größen – einstellbare Deckkraft und Helligkeit
Vektorskop: 1 Größe – einstellbare Deckkraft und Helligkeit
1-facher Zoom: Ja. 1:1-Pixelzuordnung für 4K
2-facher Zoom: Ja
4-facher Zoom: Ja
Fokus-Peaking: 4 Modi (Farbe, Schwarz-Weiß, Kontur, Kantenschärfung) mit einstellbarer Konturfarbe und Peaking-Intensität
Atomos False Color: Ja, mit Skala
Zebra: Einstellbarer Schwellenwert (50 % bis 105 %)
Farbkanal isolieren: Nur Blau
Cine-Rahmenhilfslinien: Voreinstellungen für 2,41, 2,35, 1,91, 1,9, 1,85, 16:9
Social-Frame-Hilfslinien: Voreinstellungen für 9:16, 4:5, 2:3, 1:1, 5:4, 4:3, 3:2
Sichere Bereiche: SMPTE-Sicherheitsbereich für Titel – 93 % und 90 %
Rastermarkierungen: 9 Raster
Anamorphotische Entzerrung: 2x, 1,8x, 1,79x, 1,65x, 1,6x, 1,5x, 1,33x, 1,25x
Anzeige umdrehen: Horizontal und vertikal
Steuerung externer Geräte:
USB-C: Kamerasteuerung für unterstützte Kameras über USB-C. Steuerbare Funktionen: Aufnahmeauslöser, Weißabgleich, Verschlusszeit, Verschlusswinkel (sofern von der Kamera unterstützt), Blende, ISO, Kamera-Overlays, Aufnahmeanzeige, Touch-to-Focus – Informationen zur Kompatibilität der Kameramodelle finden Sie auf der Website von Atomos. Der USB-C-Anschluss kann auch mit externen Kalibriergeräten verwendet werden (kein PC erforderlich).
Serielle 2,5-mm-Buchse: Kalibrierung über optionales USB-zu-Seriell-Kabel
LIEFERUMFANG:
1x Shinobi 7 RX Monitor
1x WLAN-Antenne
5x Antennenspitze (schwarz, weiß, gelb, grün, rot)
2x Antennenkappe
1x USB-C 2.0-Kabel (1 m)
1x Schnellstartanleitung
